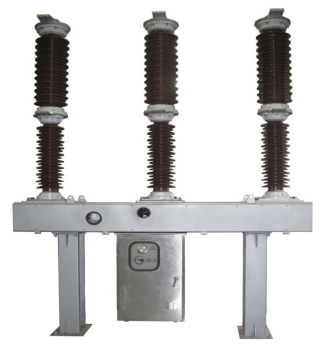

LW35A-72.5/T3150-31.5型六氟化硫断路器
一、 产品概述
LW35A-72.5/T3150-31.5型六氟化硫断路器系户外交流三极50Hz高压输变电设备，用于开合额定电流、故障电流或转换线路，实现对输变电系统的控制和保护，可以进行三极分闸、合闸及快速自动重合闸操作。本产品采用自能式灭弧结构，每极为一个断口，三极装在一个框架上，配用弹簧操动机构进行三极机械联动操作，可实现远距离电控或就地手控。
二、产品使用环境
1、环境温度：-40℃～+40℃。
2、风 压： 不大于700Pa(相当于风速34 m/s)。
3、海拔高度：不高于1000m。
4、空气污秽程度：Ⅳ级。
三、技术参数
表1 断路器的主要技术参数
|
序号 |
名 称 |
单位 |
参 数 |
||
|
1 |
额定电压 |
kV |
72.5 |
||
|
2 |
1min工频耐受电压（干试、湿试） |
断口间 |
kV |
200 |
|
|
极间或极对地 |
160 |
||||
|
雷电冲击耐受电压 （全波1.2/50μs） |
断口间 |
410 |
|||
|
极间或极对地 |
350 |
||||
|
3 |
额定频率 |
Hz |
50 |
||
|
4 |
额定电流 |
A |
3150 |
||
|
5 |
额定短路开断电流 |
kA |
31.5 |
||
|
6 |
额定短时耐受电流 |
kA |
31.5 |
||
|
7 |
额定峰值耐受电流 |
kA |
80 |
||
|
8 |
额定短路持续时间 |
s |
4 |
||
|
9 |
额定短路关合电流 |
kA |
80 |
||
|
10 |
近区故障开断电流 |
kA |
L90:28.35 |
||
|
L75:23.63 |
|||||
|
11 |
额定线路充电开断电流 |
A |
10 |
||
|
12 |
额定失步开断电流 |
kA |
7.9 |
||
|
13 |
异相接地故障开断电流 |
kA |
27.4 |
||
|
14 |
首开极系数 |
|
1.5 |
||
|
15 |
电寿命 |
次 |
20 |
||
|
16 |
额定操作顺序 |
|
O-0.3s-CO-180s-CO |
||
|
17 |
主回路电阻 |
μΩ |
≤50 |
||
|
18 |
接线端子静拉力 |
水平纵向 FthA |
N |
750 |
|
|
水平横向 FthB |
N |
500 |
|||
|
垂直方向 Ftv |
N |
750 |
|||
|
19 |
断路器机械寿命 |
次 |
10000 |
||
|
20 |
SF6气体年漏气率 |
% |
≤0.5 |
||
|
21 |
SF6气体水分含量（体积分数） |
|
≤150×10-6 |
||
表2 SF6气体压力 单位：MPa（20℃）
|
序号 |
名 称 |
SF6气体参数 |
|
1 |
额定工作压力 ↑ |
0.40 |
|
2 |
补气报警压力 ↓ |
0.35 |
|
3 |
最低功能压力 ↓ |
0.33 |
|
4 |
产品包装运输时充气压力 |
0.025 |
|
注：↑表示温度上升时测量，↓表示温度下降时测量 |
||
表3 主要机械特性
|
序号 |
名 称 |
单位 |
参 数 |
|
1 |
分闸时间 |
ms |
30±5 |
|
2 |
合闸时间 |
ms |
100±20 |
|
3 |
分—合时间 |
ms |
300 |
|
4 |
合—分时间 |
ms |
60～90 |
|
5 |
分闸同期性 |
ms |
≤3 |
|
6 |
合闸同期性 |
ms |
≤5 |
|
7 |
触头行程 |
mm |
150+2 -4 |
|
8 |
接触行程 |
mm |
27±2 |
|
9 |
分闸速度 |
m/s |
4.5±0.5 |
|
10 |
合闸速度 |
m/s |
2.5±0.4 |
表4 操动机构主要技术参数
|
序号 |
项 目 名 称 |
单位 |
参 数 |
|
1 |
电机额定功率 |
W |
600 |
|
2 |
电机额定电压 |
V |
d.c./a.c.220 |
|
3 |
额定电压下储能时间 |
s |
≤15 |
|
4 |
合闸电磁铁额定电压 |
V |
d.c.220 |
|
5 |
分闸电磁铁额定电压 |
V |
d.c.220 |
|
6 |
驱潮电阻额定电压/功率 |
V/ W |
a.c.220/100 |
四、产品主要特点
1. 结构简单，方便安装。每极为单柱单断口，每台断路器由装在同一横梁上的三个单极和一个弹簧机构组成，三极间为机械联动。弹簧操动机构安装在横梁下方的中间部位，电气控制和电机储能系统置于机构箱内。单极的上部为灭弧室，中间为绝缘拉杆，下部为用于密封及传动的支座。
2. 灭弧室采用自能式灭弧结构。断路器在分闸时利用压气缸内的高压热膨胀气流和喷口电弧的堵塞效应提高压气缸内的气体压力，从而熄灭电弧，操作功小，灭弧快速、可靠。
3.产品防腐防雨性能优良。产品底架采用全密封箱式结构，整体热镀锌处理，防雨及防腐能力强。
