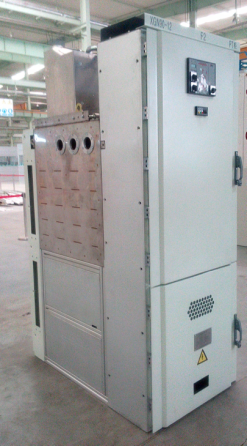

XGN90型金属封闭开关设备
一、产品概述
我公司生产的XGN90-12(Z)型气体绝缘金属封闭开关设备系户内三相交流50 Hz输配电设备，用于系统电压为10 kV的电力系统中，可分、合空载、负载及故障电流，实现对输配电线路的隔离、控制与保护。
该设备一次导电回路密封在不锈钢焊接箱体内，内部充以低压力的气体作为绝缘介质，使整个高压系统处于完全封闭的状态，因而不受外界环境条件如凝露、污秽、高海拔等因素的影响，从而大大的提高了运行可靠性，实现免维护。
二、产品使用环境
1.使用地点：户内。
2.周围空气温度：-25℃～ +40℃。
3. 海拔高度：不超过1000m。(若超过1000m，订货时需注明)
4. 地震等级：AG3。
5. 湿度：
相对湿度：日平均值不超过95%，月平均值不超过90%。
6. 安装环境：周围应无易燃物质、爆炸危险、化学腐蚀及剧烈震动;
注：当开关柜使用条件超出以上规定，由用户与制造厂协商确定。
三、技术参数
表1 额定参数
|
序号 |
项目名称 |
单位 |
参数值 |
||
|
1 |
额定电压 |
kV |
12 |
||
|
2 |
额定频率 |
Hz |
50 |
||
|
3 |
额定电流 |
A |
1250/2500 |
||
|
4 |
额定短时工频耐受电压(1min,有效值) |
断口间 |
kV |
48 |
|
|
相间、相对地 |
42 |
||||
|
辅助和控制回路 |
2 |
||||
|
5 |
额定雷电冲击耐受电压(峰值) |
断口间 |
kV |
85 |
|
|
相间、相对地 |
75 |
||||
|
6 |
额定短路开断电流 |
kA |
31.5 |
||
|
7 |
额定短路关合电流 |
kA |
80 |
||
|
8 |
额定短路开断电流开断次数 |
次 |
30（E2） |
||
|
9 |
主回路额定短时耐受电流 |
kA |
31.5 |
||
|
10 |
主回路额定峰值耐受电流 |
kA |
80 |
||
|
11 |
主回路额定短路持续时间 |
s |
4 |
||
|
12 |
接地回路额定短时耐受电流 |
kA |
27.4 |
||
|
13 |
接地回路额定峰值耐受电流 |
kA |
68.5 |
||
|
14 |
接地回路额定短路持续时间 |
s |
2 |
||
|
15 |
SF6气体水分含量（体积分数） |
μL/L |
≤150 |
||
|
16 |
SF6气体年漏气率 |
% |
≤0.3 |
||
|
17 |
主回路电阻 |
μΩ |
≤100 |
||
|
18 |
SF6气体额定压力（20℃，表压） |
MPa |
0.04 |
||
|
19 |
机械寿命 |
次 |
10000 |
||
|
20 |
防护等级 |
SF6气室 |
|
IP65 |
|
|
外壳 |
|
IP4X |
|||
|
21 |
外形尺寸（宽×深×高） |
mm |
600×1200×2100 |
||
四、产品主要特点
1. 本产品将真空断路器、三工位隔离-接地组合开关、电流互感器、电压互感器等一次元件完全集成在一起，组成完整的成套电器设备。
2. 高压带电部分由气体绝缘并封装在不锈钢气箱内部，该气箱通过先进的激光切割和焊接工艺实现其全密封。因此可以有效的防止潮气、污秽、异物等外界环境对于产品的影响，具有高可靠性，实现免维护。
3. 采用模块化设计、使不同的电气方案均可通过简单方式实现。
4. 柜体外壳采用敷铝锌钢板，该种钢板不需进行任何表面处理，具有很强的抗腐蚀、抗氧化作用。采用多重折边加工工艺来进行柜体零部件加工。
5. 装配简单、方便，而且装配好的产品能保持尺寸上的统一性。
6. 设备中所选用的主要元器件均为目前国内利用引进技术所生产的先进产品，所以确保了该产品配套的优良，以此可大大提高供电回路的可靠性。
7. 该产品密封性好，气体无泄漏。
8. 电缆室空间充裕，便于现场用户安装。
9. 具有可靠的“防误”联锁机构，从而为设备正常运行提供安全保障。
